Основы болтов
2025-11-06
1.Основные понятия и функции

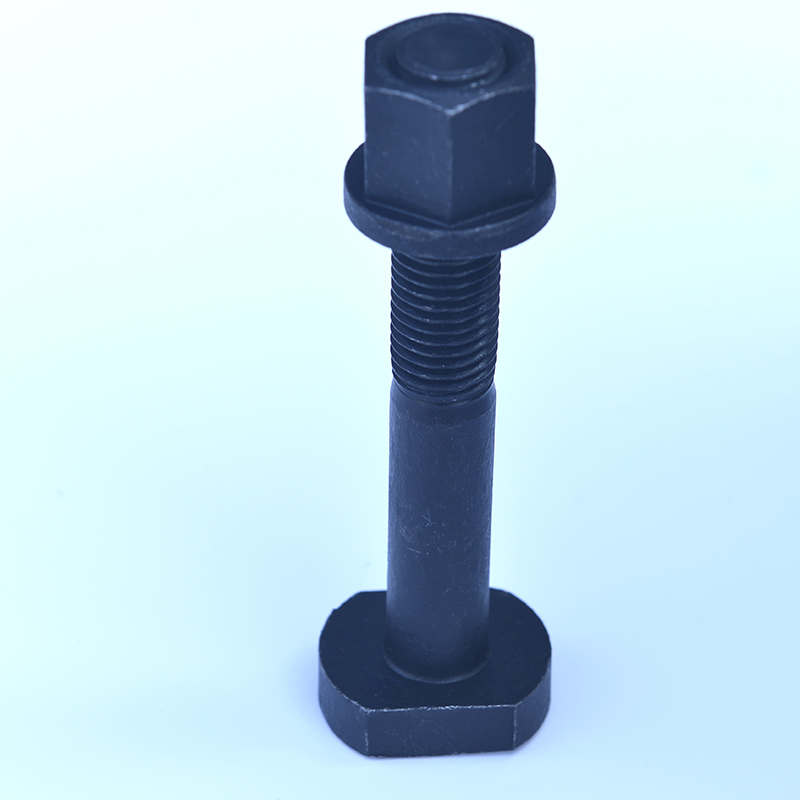

Болты — это распространённые крепёжные изделия , в которых резьба и гайки используются для прочного соединения двух или более конструктивных элементов в единое целое. Их функция заключается не только в фиксации компонентов, но, что ещё важнее, в создании трения между соединяемыми поверхностями посредством предварительного натяжения, что препятствует относительному проскальзыванию и ослаблению, вызванным внешними нагрузками. Болты широко используются в повседневной жизни для надёжных соединений в велосипедах, мебели, машинах и сложных конструкциях, таких как мосты и горнодобывающее оборудование. Чтобы понять основной принцип работы болтов, важно выделить три основных элемента: материал и класс прочности болта определяют его несущую способность; посадка соединяемых поверхностей и использование шайб влияют на трение и распределение напряжений; а предварительный натяжение во время затяжки напрямую определяет жёсткость и усталостную долговечность соединения.
2.Значение материалов и марок
— это в основном углеродистая и легированная сталь, которые достигают более высоких классов прочности после термообработки. Класс болта указывает на его предельную производительность под нагрузкой; общие классы включают 8.8 , 10.9 и 12.9 . Первая цифра класса отражает предел текучести, а вторая цифра отражает часть прочности на растяжение. Более высокие классы теоретически выдерживают большие усилия растяжения, но также предъявляют более высокие требования к условиям монтажа, обработке поверхности и техническому обслуживанию. Помимо материала и класса, диаметр болта, длина, тип резьбы (обычно метрическая резьба ISO с изометрическим профилем 60°) и покрытие поверхности (например, оцинкование, черное анодирование или горячее цинкование) также влияют на долговечность и коррозионную стойкость соединения. Понимание этих параметров позволяет обоснованно оценить и выбрать прочность, жесткость и срок службы соединения на этапе проектирования .
3.Основная взаимосвязь между типом нагрузки и предварительным натягом
Болтовые соединения испытывают два основных типа сил под нагрузкой: растяжение (предварительный натяг) и сдвиг. Предварительный натяг возникает из-за удлинения болта под действием крутящего момента, что создает зажимной эффект на поверхностях соединения, увеличивая сопротивление трению и предотвращая относительное проскальзывание между пластинами. Если внешние нагрузки действуют непосредственно на соединители, часть нагрузки часто передается на болты, вызывая растягивающее напряжение; одновременно с этим, относительное несоосность между компонентами также может вызывать касательное напряжение. При проектировании крайне важно убедиться, что предварительный натяг болта поддерживает достаточную силу трения при максимальной рабочей нагрузке, чтобы предотвратить разрушение конструкции из-за ослабления или проскальзывания. Важно отметить, что степень смазки, шероховатость поверхности и наличие или отсутствие шайб изменяют фактический коэффициент трения, тем самым влияя на предварительный натяг и распределение нагрузки.
4.Основные практические моменты по установке и креплению
Правильные процедуры установки и затяжки имеют решающее значение для обеспечения соответствия болтовых соединений проектным требованиям. Ключевые моменты включают:
Очистка и выравнивание: Перед установкой очистите отверстия под болты, внутреннюю резьбу гаек и удалите загрязнения с соединяемых поверхностей, чтобы убедиться, что поверхности ровные и выровненные.
Смазка и выбор прокладок: Для соединений, требующих контроля предварительного натяга, правильная смазка может снизить влияние крутящего момента на предварительный натяг. Использование шайб помогает распределить нагрузку и защитить поверхности.
Первоначальная установка и постепенная затяжка: сначала выровняйте детали и используйте динамометрический ключ для первоначальной затяжки. Постепенно увеличивайте момент затяжки, используя диагональный или пошаговый метод, чтобы добиться равномерного распределения предварительного натяжения.
Мониторинг и регистрация: В критических зонах постарайтесь убедиться в достижении целевого предварительного натяга, проверив соотношение между крутящим моментом и фактическим предварительным натягом. Если используется метод связи между крутящим моментом и предварительным натягом, его следует регулярно калибровать механическим или сенсорным способом.
Меры безопасности и предотвращения ослабления: В условиях высокой вибрации или циклических нагрузок часто требуются меры, препятствующие ослаблению, такие как стопорные шайбы, клей для фиксации резьбы или двойные гайки, чтобы предотвратить ослабление при длительной эксплуатации.
